Description

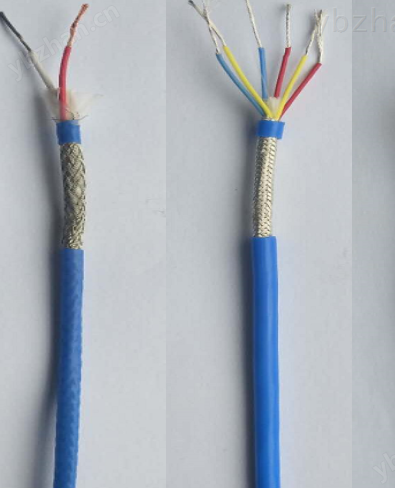

集散型儀表信號電纜 JYPV JYPVP
一、 產品特點及用途
該產品為計算機控制電纜的升級換代產品,其主要特征在于每個線對（或三線組）均有單獨屏蔽,稱“分屏”,分屏有銅線或鍍錫銅線編織屏蔽、鋁塑復合帶繞包屏蔽、銅塑復合帶繞包屏蔽三種。
用于以電子計算機為主的自動控制系統,尤其適用于計算機集散控制系統,傳遞生產裝置過程變量的檢測、控制、聯鎖、報警等模擬和數字信號。
產品詳情
一、 產品標準
企業標準 等效采用英國BS5308標準
二、 產品型號
型 號 | 名 稱 | ||
JYPV | 銅芯聚乙烯絕緣聚氯乙烯護套銅線或鍍錫銅線編織分屏蔽集散型儀表信號電纜 | ||
JYPV-R | 銅芯聚乙烯絕緣聚氯乙烯護套銅線或鍍錫銅線編織分屏蔽集散型儀表信號軟電纜 | ||
JYPVP | 銅芯聚乙烯絕緣聚氯乙烯護套銅線或鍍錫銅線編織分屏總屏集散型儀表信號電纜 | ||
JYPVP-R | 銅芯聚乙烯絕緣聚氯乙烯護套銅線或鍍錫銅線編織分屏總屏集散型儀表信號軟電纜 | ||
JYP3V | 銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽集散型儀表信號電纜 | ||
JYP3V-R | 銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽集散型儀表信號軟電纜 | ||
JYP3VP3 | 銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏總屏集散型儀表信號電纜 | ||
JYP3VP3-R | 銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏總屏集散型儀表信號軟電纜 | ||
JYP2V | 銅芯聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽集散型儀表信號電纜 | ||
JYP2V-R | 銅芯聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽集散型儀表信號軟電纜 | ||
JYP2VP2 | 銅芯聚乙烯絕緣聚氯乙烯護套銅塑復合帶分屏銅帶總屏集散型儀表信號電纜 | ||
JYP2VP2-R | 銅芯聚乙烯絕緣聚氯乙烯護套銅塑復合帶分屏銅帶總屏集散型儀表信號軟電纜 | ||
JYJPV | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅線或鍍錫銅線編織分屏蔽集散型儀表信號電纜 | ||
JYJPV-R | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅線或鍍錫銅線編織分屏蔽集散型儀表信號軟電纜 | ||
JYJPVP | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅線或鍍錫銅線編織分屏總屏集散型儀表信號電纜 | ||
JYJPVP-R | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅線或鍍錫銅線編織分屏總屏集散型儀表信號軟電纜 | ||
JYJP3V | 銅芯交聯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽集散型儀表信號電纜 | ||
JYJP3V-R | 銅芯交聯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽集散型儀表信號軟電纜 | ||
JYJP3VP3 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏總屏集散型儀表信號電纜 | ||
JYJP3VP3-R | 銅芯交聯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏總屏集散型儀表信號軟電纜 | ||
YJP2V | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽集散型儀表信號電纜 | ||
JYJP2V-R | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏蔽集散型儀表信號軟電纜 | ||
JYJP2VP2 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏銅帶繞包總屏集散型儀表信號電纜 | ||
JYJP2VP2-R | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅塑復合帶繞包分屏銅帶繞包總屏集散型儀表信號軟電纜 | ||
WDZ-JYPY | 銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅線或鍍錫銅線編織分屏蔽集散型儀表信號電纜 | ||
WDZ-JYPY-R | 銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅線或鍍錫銅線編織分屏蔽集散型儀表信號軟電纜 | ||
WDZ-JYPYP | 銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅線或鍍錫銅線編織分屏總屏集散型儀表信號電纜 | ||
WDZ-JYPYP-R | 銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅線或鍍錫銅線編織分屏總屏集散型儀表信號軟電纜 | ||
WDZ-JYP3Y | 銅芯無鹵低煙阻燃聚烯烴絕緣和護套鋁塑復合帶繞包分屏蔽集散型儀表信號電纜 | ||
WDZ-JYP3Y-R | 銅芯無鹵低煙阻燃聚烯烴絕緣和護套鋁塑復合帶繞包分屏蔽集散型儀表信號軟電纜 | ||
WDZ-JYP3YP3 | 銅芯無鹵低煙阻燃聚烯烴絕緣和護套鋁塑復合帶繞包分屏總屏集散型儀表信號電纜 | ||
WDZ-JYP3YP3-R | 銅芯無鹵低煙阻燃聚烯烴絕緣和護套鋁塑復合帶繞包分屏總屏集散型儀表信號軟電纜 | ||
WDZ-JYP2Y | 銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅塑復合帶繞包分屏蔽集散型儀表信號電纜 | ||
WDZ-JYP2Y-R | 銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅塑復合帶繞包分屏蔽集散型儀表信號軟電纜 | ||
WDZ-JYP2YP2 | 銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅塑復合帶繞包分屏銅帶繞包總屏集散型儀表信號電纜 | ||
WDZ-JYP2YP2-R | 銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅塑復合帶繞包分屏銅帶繞包總屏集散型儀表信號軟電纜 | ||
代號名稱和含義
項目 | 代號 | 代號含義 |
阻燃特性 | / | 非阻燃可省略 |
ZA | A 類阻燃 | |
ZB | B 類阻燃 | |
ZC | C 類阻燃 | |
ZD | D 類阻燃 | |
DDZ | 低鹵低煙阻燃 | |
WDZ | 無鹵低煙阻燃 | |
說明
| 成束燃燒試驗A、B、C、D四類，A類***優。DDZ、WDZ也分A、B、C、D四類，如DDZA、WDZB。 本公司主要生產A類或B類阻燃電纜。 | |
系列代號 | D | 集散型儀表信號電纜（DCS電纜） |
絕緣材料 | Y | 聚乙烯或阻燃聚乙烯 |
YJ | 交聯聚乙烯 | |
B | 聚丙烯 | |
護套材料 | Y | 耐候性聚乙烯或阻燃聚乙烯 |
V | 聚氯乙烯、阻燃聚氯乙烯或低鹵低煙阻燃聚氯乙烯 | |
屏蔽材料 | P | 銅線或鍍錫銅線編織 |
P3 | 鋁塑復合帶 | |
P2 | 銅塑復合帶或銅帶 | |
鎧裝材料 | 12 | 聯鎖鋼帶鎧裝聚氯乙烯類護套 |
13 | 聯鎖鋼帶鎧裝聚乙烯類護套 | |
22 | 繞包鋼帶鎧裝聚氯乙烯類護套 | |
23 | 繞包鋼帶鎧裝聚乙烯類護套 | |
32 | 纏繞鋼絲鎧裝聚氯乙烯類護套 | |
33 | 纏繞鋼絲鎧裝聚乙烯類護套 | |
92 | 編織鋼絲鎧裝聚氯乙烯類護套 | |
93 | 編織鋼絲鎧裝聚乙烯類護套 | |
52 | 聯鎖鋁帶或鋁合金帶鎧裝聚氯乙烯類護套 | |
53 | 聯鎖鋁帶或鋁合金帶鎧裝聚乙烯類護套 | |
其它 | 遇其它護套時，鎧裝表示方法同上，護套以“4”表示，無具體含義。如編織鋼絲鎧裝 氟塑料護套表示為“94”。 | |
耐熱等級 | 70 | ***高工作溫度70℃（可省略） |
90 | ***高工作溫度90℃ | |
105 | ***高工作溫度105℃ | |
導體種類 | A | 單股導體 |
B | 7股絞合導體 | |
R | 多股絞合導體 | |
規格 | 對數(或組數)×每對(或組)芯數×導體線芯標稱截面mm2 | |
對數(或組數)：1,2,3,……24 | ||
每對(或組)芯數：2,3 | ||
導體線芯截面：0.5,0.75,1.0,1.25,1.5,2.5 | ||
注：根據上述所列集散型儀表信號電纜的型號說明,可以選擇各種組合以滿足需要。 | ||
標注舉例
1、 銅芯聚乙烯絕緣聚氯乙烯護套，鋁塑復合帶繞包分屏總屏集散型儀表信號電纜，導體線芯標稱截面為1.0mm2，有5個3線組，導體線芯采用單股銅線φ1.13mm：
表示為：JYP3VP3 –A 5×3×1.0
2、 銅芯聚丙烯絕緣，阻燃105℃聚氯乙烯護套，銅線或鍍錫銅線編織對屏和總屏鋼帶鎧裝集散型儀表信號軟電纜,有12個線對,導體線芯截面為1.5mm2,由19股單股直徑φ0.32mm絞合,
表示為：ZA-JBPVP22-R-105 12×2×1.5
3、 銅芯聚乙烯絕緣，低鹵低煙阻燃聚氯乙烯護套，銅塑復合帶對屏銅帶總屏集散型儀表信號電纜,有10個線對,導體線芯截面為1.0mm2,線芯7股單股直徑φ0.43mm絞合,
表示為：DDZ-JYP2VP2 –B 10×2×1.0
四、使用特性
1．交流額定電壓U0/U：300/500V
2．電纜***高工作溫度：聚乙烯絕緣 70℃
交聯聚乙烯絕緣 90℃
無鹵低煙阻燃聚烯烴 70℃
無鹵低煙阻燃交聯聚烯烴 90℃和125℃兩種
3．***低環境溫度：固定敷設 -40℃；非固定敷設 -15℃
4． 安裝敷設溫度：不低于0℃
5． 電纜允許***小彎曲半徑：非鎧裝、聯鎖或編織鎧裝電纜不小于電纜外徑的6倍
銅帶屏蔽或鋼絲鋼帶纏繞鎧裝電纜允許彎曲半徑不小于電纜外徑的12倍
產品參數
五、主要技術指標
| 性 能 項 目 | 單 位 | 指 標 |
| 工作電容 | PF/m | ≤100 |
| 電容不平衡 | PF/m | ≤1 |
| 20℃時絕緣電阻 | MΩ·km | ≥5000 (阻燃型≥1000) |
| 試驗電壓 | V | 2000 1min |
| 阻燃特性(按GB/T 19666-2019試驗) | A或B類 |
