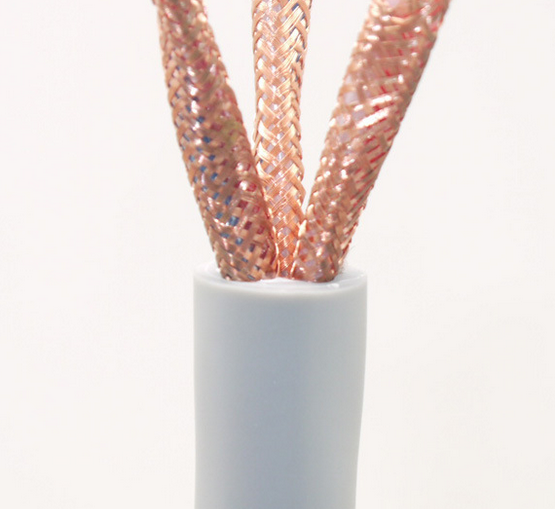

計算機用控制電纜JKYJVP JKYJVRP JKYJVP2
一、產品特點及用途：
計算機用控制電纜JKYJVP JKYJVRP JKYJVP2用于連接電子計算機外圍設備至生產現場，以及各種電器、儀表、自動裝置等需要的屏蔽控制電纜。
產品詳情
二、產品標準：計算機用控制電纜JKYJVP JKYJVRP JKYJVP2執行企業標準
三、產品型號
型號 | 名稱 |
JKYJVP | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅線或鍍錫銅線編織屏蔽計算機控制電纜 |
JKYJVRP | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅線或鍍錫銅線編織屏蔽計算機控制軟電纜 |
JKYJVP3 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包屏蔽計算機控制電纜 |
JKYJVRP3 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包屏蔽計算機控制軟電纜 |
JKYJVP2 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶繞包屏蔽計算機控制電纜 |
JKYJVRP2 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶繞包屏蔽計算機控制軟電纜 |
JKYJPVP | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅線或鍍錫銅線編織分屏總屏計算機控制電纜 |
JKYJPVRP | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅線或鍍錫銅線編織分屏總屏計算機控制軟電纜 |
JKYJP3VP3 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏總屏計算機控制電纜 |
JKYJP3VRP3 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏總屏計算機控制軟電纜 |
JKYJP2VP2 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅塑復合帶分屏銅帶總屏計算機控制電纜 |
JKYJP2VRP2 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅塑復合帶分屏銅帶總屏計算機控制軟電纜 |
注： 1. 需要時可以增加鎧裝。 2. 基本型號絕緣及護套材料還有YJ無鹵低煙阻燃交聯聚烯烴。 | |
項目 | 代號 | 代號含義 |
阻燃特性 | / | 非阻燃可省略 |
ZA | A 類阻燃 | |
ZB | B 類阻燃 | |
ZC | C 類阻燃 | |
ZD | D 類阻燃 | |
DDZ | 低鹵低煙阻燃 | |
WDZ | 無鹵低煙阻燃 | |
說明 | 成束燃燒試驗A、B、C、D四類，A類***優。DDZ、WDZ也分A、B、C、D四類，如DDZA、WDZB。 本公司主要生產A類或B類阻燃電纜。 | |
系列代號 | JK | 計算機控制電纜 |
絕緣材料 | V | 聚氯乙烯、阻燃聚氯乙烯或低鹵低煙阻燃聚氯乙烯 |
Y | 聚乙烯或阻燃聚乙烯 | |
YJ | 交聯聚乙烯 | |
護套材料 | V | 聚氯乙烯、阻燃聚氯乙烯或低鹵低煙阻燃聚氯乙烯 |
Y | 無鹵低煙阻燃聚烯烴(YJ-交聯型) | |
屏蔽材料 | P | 銅線或鍍錫銅線編織 |
P3 | 鋁塑復合帶 | |
P2 | 銅帶或銅塑復合帶 | |
鎧裝材料 | 12 | 聯鎖鋼帶鎧裝聚氯乙烯類護套 |
13 | 聯鎖鋼帶鎧裝聚乙烯類護套 | |
22 | 繞包鋼帶鎧裝聚氯乙烯類護套 | |
23 | 繞包鋼帶鎧裝聚乙烯類護套 | |
32 | 纏繞鋼絲鎧裝聚氯乙烯類護套 | |
33 | 纏繞鋼絲鎧裝聚乙烯類護套 | |
92 | 編織鋼絲鎧裝聚氯乙烯類護套 | |
93 | 編織鋼絲鎧裝聚乙烯類護套 | |
52 | 聯鎖鋁帶或鋁合金帶鎧裝聚氯乙烯類護套 | |
53 | 聯鎖鋁帶或鋁合金帶鎧裝聚乙烯類護套 | |
其它 | 遇其它護套時，鎧裝表示方法同上，護套以“4”表示。如編織鋼絲鎧裝氟塑料護套表示為“94”。 | |
耐熱等級 | 70 | ***高工作溫度為70℃(省略) |
90 | ***高工作溫度為90℃ | |
105 | ***高工作溫度為105℃ | |
導體種類 | A | 單股導體 |
B | 7股絞合導體(A、B兩種在規格后括號中表示) | |
R | 多股絞合導體 | |
規格 | 芯數×導體線芯標稱截面mm2 或?qū)?shù)×2×導體線芯標稱截面mm2 | |
注：根據上述所列計算機控制電纜型號說明，可以選擇各種組合以滿足需要。 | ||
代號名稱及含義
四、使用特性
1．額定電壓：UO/U 300/500V.
2．導體線芯***高工作溫度：聚氯乙烯及低鹵低煙阻燃聚氯乙烯絕緣：70℃和105℃兩種
聚乙烯絕緣：70℃；交聯聚乙烯絕緣：90℃
無鹵低煙阻燃聚烯烴：70℃
無鹵低煙阻燃交聯聚烯烴 90℃和125℃兩種
3．***低環境溫度：固定敷設 －40℃
非固定敷設 －15℃
4．電纜允許***小彎曲半徑：非鎧裝、聯鎖或編織鎧裝電纜不小于電纜外徑的6倍
銅帶屏蔽或鋼絲、鋼帶纏繞鎧裝電纜不小于電纜外徑的12倍
5．阻燃特性：符合GB/T 19666－2019標準，A或B或C類。
產品參數
五、主要技術指標
性能項目 | 單位 | 技術指標 | |||||
20℃時絕緣電阻 ≥ | MΩ˙km | 聚氯乙烯 25 | 聚乙烯類 5000 (阻燃型1000) | ||||
20℃時導體直流電阻 | Ω/km | 截面 mm2 | 0.5 | 0.75 | 1.0 | 1.5 | 2.5 |
單根 | 36.0 | 24.5 | 18.1 | 12.1 | 7.41 | ||
R類 | 39.0 | 26.0 | 19.5 | 13.3 | 7.98 | ||
試驗電壓 | V | 2000 5min | |||||
阻燃特性 | A或B或C類(按GB/T 19666－2019成束電纜燃燒試驗) | ||||||
